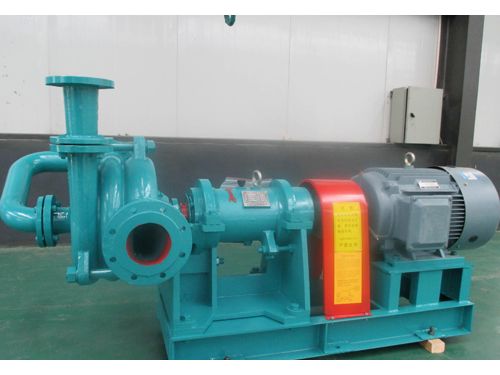

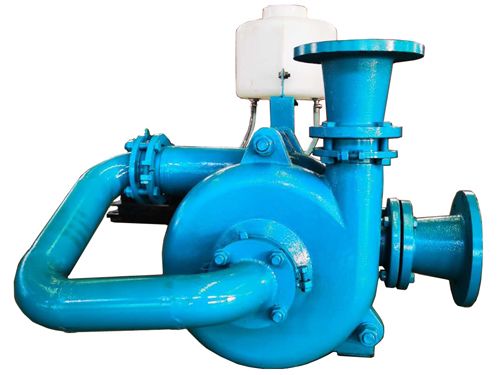

ZNA系列壓濾機入料泵

ZNA系列壓濾機入料泵

一、產品概述

  我公司生產的ZNA型壓濾機入料渣漿泵是結合各壓濾機使用場合的入料工況而設計開發的壓濾機專用泵產品。經過各種選礦選煤、環保、鋁廠、鋼廠、冶煉等場合適用,一經投放市場,其壓濾效果、濾干時間、污水污物的防堵性、無泄漏及整機的穩定性均深受用戶好評。為各類用戶生產環節提高效益起到了積極的促進作用。

  ZNA型壓濾機入料泵采用獨特的水力設計及葉輪安裝方式,確保了其性能曲線比一般雜質泵更陡,非常適合壓濾機入料時應阻力的變化來實現大流量,低壓力喂料與小流量,高壓力過濾的目的。其特殊的水力性能恰好吻合壓濾機由空腔到填滿再到濾干的漸進過程。喂料初期不用閥門控制流量過大引起的電機過載同時低壓力不會(huì )對濾板邊框產生沖擊,減輕了濾板邊框上的濾布的破損,也不會(huì )沖擊濾板造成震動,壓濾后期的小流量大壓力不易產生憋泵。尤其是在后期壓榨期時同泵在大壓力下其獨特的葉輪安裝方式及副葉輪的作用,保證軸封處的基本達到無泄漏。

二、產品特點

  1、獨特的密封裝置

  采用唇口式橡膠密封加優質碳纖維盤根,并配以高鉻材質的耐磨軸套,使泵長期運轉無泄露。

  2、雙葉輪泵比單葉輪泵抗磨性更好。

  因雙葉輪泵以較低葉輪出口線速度獲得更高的泵出口壓力從而克服了單葉輪為增加壓力而增加葉輪出口線速度,而導致葉輪、泵殼磨損加劇的特點,使雙葉輪泵有效的提高水泵過流部件的壽命。

  3、高耐磨材質的選擇

  該型泵過流件全部采用Cr27、Cr30等高鉻合金材質制造,使其在輸送各類礦漿時具有優越的抗磨性。

  4、應用范圍廣

  我公司在原1450r/min的基礎上,又新增加低轉速970r/min型泵,使其在各類金屬精礦、尾礦、電石等重金屬的輸送上同比其他1450r/min的單葉輪渣漿泵,壽命更長運行更穩定。

  該型泵壓力范圍廣,壓濾期壓力大,可適用于各類板式、廂式壓濾機及新型快開式選礦專用壓濾機。

三、型號意義

ZNA系列壓濾機入料泵

四、泵結構圖

ZNA系列壓濾機入料泵

五、性能參數

型號Modle 流量m³/h 揚程m 轉速r/min 配帶功率KW
40ZNA65-15(18.5) 15-40 30-65 1450 15(18.5)
50ZNA65-22(30) 20-70 30-65 1450 22(30)
50ZNA100-30 20-70 50-100 1450 30
65ZNA75-30 20-70 35-75 1450 30
65ZNA76-37 20-100 30-76 1450 37
65ZNA80-45 35-125 35-80 1450 45
80ZNA75-55 50-160 35-75 1450 55
100ZNA80-75 70-260 35-80 1450 75
100ZNA85-90 70-280 35-85 1450 90
100ZNA95-110 70-310 35-95 1450 110
125ZNA80-90 70-300 35-85 970 90
125ZNA95-110 70-330 35-95 970 110

六、主要性能曲線

ZNA系列壓濾機入料泵

ZNA系列壓濾機入料泵
