ZNF系列壓濾機入料泵

•
•

一、產品概述

　　ZNF型壓濾機入料泵是一種新型無泄漏壓濾機入料泵，獨特的負壓結構設計使該泵具有結構簡單、性能穩定，高揚程工作時無泄漏等優點，是襯膠泵、F型耐腐泵、IH化工離心泵、氟合金泵的更新?lián)Q代產品，能滿足壓濾機工藝流程中輸送溫度為- 10°C -120C帶有顆粒，粘度的各種腐蝕性液體漿料，該產品廣泛用于石油、化工、淀粉制藥、農藥、染料、油漆、皮革、造紙、食品等行業中壓濾機的入料。

二、產品特點

　　1.該泵采用負壓結構，密封采用機械組合密封，且在負壓環境中工作，在水泵壓力不斷增加而流量逐漸減少的情況下長期輸送液體時密封不承受工作壓力，從而確保密封水不泄漏。

　　2.該泵葉輪采用半開式葉輪，流道寬、通過性好，在輸送含有顆粒的漿料時無堵塞，顆粒也不會(huì )卡在葉輪和泵體，泵蓋之間，從而彌補了-般離心泵所不能達到的效果。

　　3.結構簡單、易維修，獨特的結構設計，在維修更換葉輪、密封、軸承等易損件時，無需拆卸管道就能完成。

　　4.可采用多種材質: 1cr18Ni9Ti、 1cr18Ni12Mo2Ti、 襯四氟，美國標316、316L、耐磨合金鋼、鑄鋼、鑄鐵等材質。

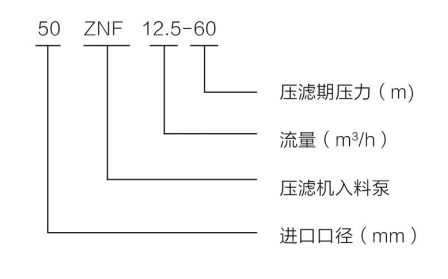

三、型號意義

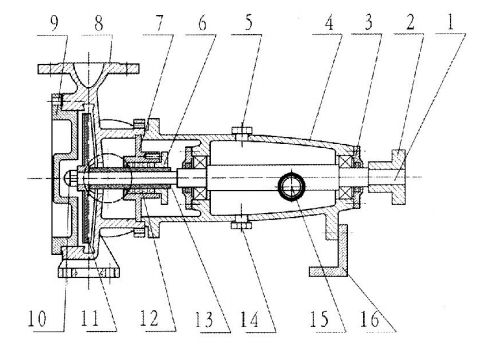

四、泵結構圖

　　1、泵軸　　2、泵聯軸器　　3、軸承蓋　　4、軸承體　　5、注油孔　　6、壓蓋　　7、內泵蓋　　8、泵體

　　9、外泵蓋　　10、葉輪螺母　　11、葉輪　　12、密封組件　　13、軸套　　14、放油孔　　15、油鏡　　16、支架

五、性能參數

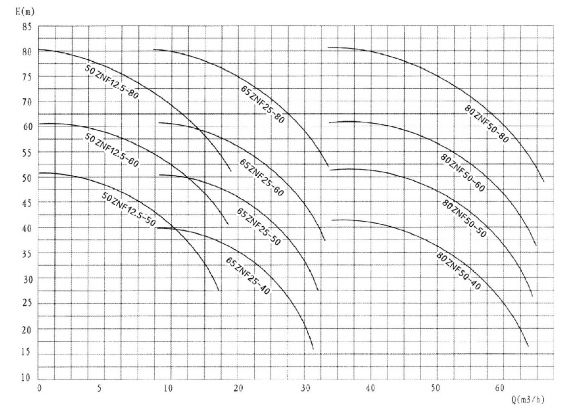

六、型譜圖
